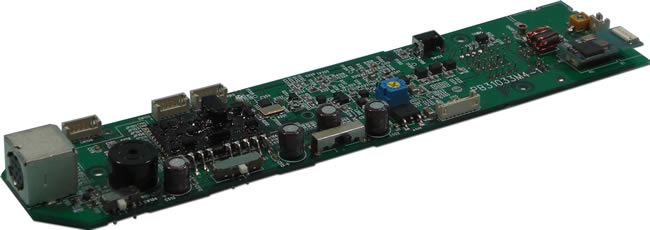

TRU500IRW型I-Code SLI対応リーダーライターモジュール
TRU500IRW型I-Code SLI対応リーダーライターモジュール
特 徴
・ISO15693準拠
・ハンドヘルド用途に最適
・据置型リーダーライターにも対応可能
・チャンネル 8CH 対応可能(シーケンサモジュール対応)
・据置型リーダーライターと大型アンテナにより通信距離50cm(ICカードサイズの場合)
・各種アンテナサイズに対応
機 能
・13.56MHz I-Code SLI ファーストインベントリ対応
・電源SW切替
・ブザー音量切替
・ブザー音鳴動時間制御
・キャリアON/OFF切替
・インターフェイス切替、RS232C、Bluetooth(SMK社 SS01型)
・LED4個制御
価 格
・サンプル価格：別途お見積もり
・発売開始日：発売中
概要仕様
共通 |
||
| 通信方式 | 誘導式読み書き通信設備，ISO15693準拠 | |
| 電源電圧 | 15V ± 10% | |
| 動作温度 | -10℃～+60℃ | |
| 動作湿度 | 10%～95%（温度15℃～60℃にて結露なきこと） | |
| 保存温湿度 | 温度 -20℃～＋70℃ 湿度 10%～95%（結露なきこと） | |
| 消費電流（RS232Cの場合） | 通信時 300mA以下（最大出力時） | |
| 待受け時 50mA以下 （注1） | ||
| 外形寸法及び重量 | W39.6mm×D175mm×H20mm 重量約50ｇ | |
受信部 |
||
| 受信データー変調方式 | ASK方式 | |
| 受信ビットコーディング | Manchester | |
| 受信データー速度 | 26.48kbpsまたは52.96kbps | |
| 受信サブキャリア周波数 | 423.75kHz | |
| 読取距離（試験タグは 「ハーフサイズタグ」） |
ハンディタイプ（0.7W出力） | φ200mmにて25㎝以上 |
| ハンディタイプ（0.7W出力） | φ120mmにて15㎝以上 | |
| 据置きタイプ（0.7W出力） | 30ｃｍ×40㎝にて30㎝以上 | |
| 据置きタイプ（0.7W出力） | 20ｃｍ×30㎝にて25㎝以上 | |
送信部 |
||
| 送信周波数 | 13.56MHz | |
| 送信電力 | 最大1.0W±20% （内部半固定抵抗により「0.5W」程度まで可変可能） | |
| 送信変調方式 | ASK方式（10%～30％変調） |
|
| 送信データー変調度 | 5～50％（内部半固定抵抗により可変） | |
| 送信ビットコーディング | Pulse Position Modulation 1/4 | |
| 送信データー速度 | 26.48kbps | |
| スプリアス | 50μW 以下 | |
| 輻射制限 | 13.553MHz以上13.567MHz未満 | 47.544mV/m以下 |
| 13.41MHz以上13.553MHz未満 | 1.061mV/m以下 | |
| 13.567MHzを超え13.71MHz未満 | 1.061mV/m以下 | |
| 13.11MHz以上13.41MHz未満 | 316μV/m以下 | |
| 13.71MHzを超え14.01MHz以下 | 316μV/m以下 | |
| その他の周波数 | 150μV/m以下 | |
適合規格 |
ARIB STD-T82 | |
型式指定 |
アンテナごとに、総務大臣から技術基準に合致した「型式指定」取得が必要（注2） | |
（注1）BluetoothモジュールSS01(SMK製)を使用した場合、通信時及び待受け時ともに約30mA程度増加
（注2) 誘導式読書通信設備に該当.ARIB STD-82による。
